轻型全介质自承式光缆线路的设计要点

导读：当前，家庭宽带的建设重点正逐渐从城市往农村转移。由于中国移动在农村的自有杆路资源比较匮乏，而自建杆路附挂光缆的成本高达2万元／km，使得很多农村地区因每户均建设成本过高而不具备家宽建设的可行性。

01引言

当前，家庭宽带的建设重点正逐渐从城市往农村转移。由于中国移动在农村的自有杆路资源比较匮乏，而自建杆路附挂光缆的成本高达2万元／km，使得很多农村地区因每户均建设成本过高而不具备家宽建设的可行性。

如果利用电力杆路附挂轻型全介质自承式光缆，则光缆的建设成本可下降到不足0．5万元／km，从而可大大降低农村宽带的建设成本。

02

结构特点和主要机械性能

2．1 光缆的结构特点

轻型全介质自承式光缆是一种结构尺寸较小、自重较轻的非金属光缆；缆本身自带吊线，敷设时无需借助钢绞线附挂；光缆结构尺寸和单位重量如表1所示。

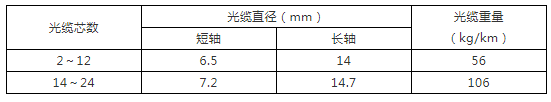

表1 轻型自承式光缆的结构尺寸和单位重量参考表

轻型全介质自承式光缆为非金属加强吊线、中心管填充式、非金属纤维增强－聚乙烯护套8字型自承式结构，型式为GYFXTC8F，产品结构见图1所示。

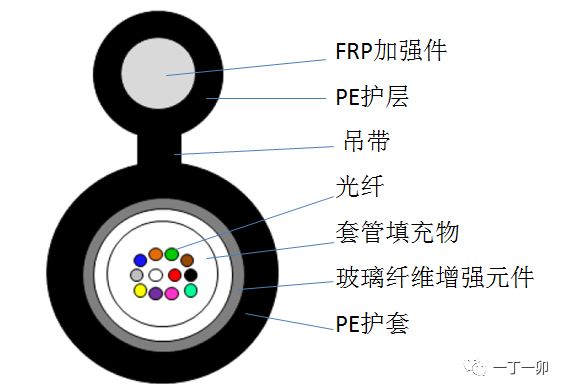

图1 GYFXTC8F光缆结构示意图

2．2 光缆的主要机械性能

轻型全介质自承式光缆的机械性能（弯曲半径、允许张力和侧压力）如表2所示。

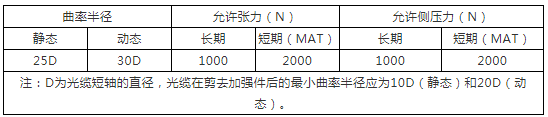

表2 光缆的部分机械性能

由于轻型全介质自承式光缆材料中的加强件柔韧性较差，故光缆的曲率半径较大；虽然光缆的允许张力较普通光缆大，但仅为普通架空光缆钢绞线的1／15（普通光缆的长期允许张力为600N，7／2．2钢绞线的拉断力约为30，000N）。

03

光缆的适用范围

轻型全介质自承式光缆的性能特点以及附挂在电力线路下的敷设条件，使光缆线路的适用范围与普通架空光缆线路有较大的不同。

轻型全介质自承式光缆适用于家宽、集客或无线小微站接入等接入工程中，不宜使用在骨干光缆线路、主干接入光缆线路工程中；宜使用在接入线路的末梢段落，特别是农村家宽接入工程的末端以及城中村等电力下户线比较凌乱的场景。

光缆宜利用电力杆、墙壁或其他建筑物进行自承式架空敷设，不适合采用其他敷设方式；可附挂在10kV及以下的电力杆路上，不得覆挂10kV以上电力杆路。

以下光缆段落不宜采用轻型全介质自承式光缆：

（1）宏基站及业务等级高的专线接入线路；

（2）同一线路路由上需敷设2条以上光缆或2年内需扩建光缆的段落；

（3）同一光缆中接头数较多、且接头的平均间距较小的段落；

（4）跨越交通干道或多次跨越道路的段落。

为减少光缆故障时的损失，轻型全介质自承式光缆的芯数应以6芯、12芯为主，最大不超过24芯。

04

光缆的敷设安装设计

4．1 光缆敷设垂度和档距

由于轻型全介质自承式光缆的允许张力较小，所以安装时应留有垂度；垂度为弧垂与档距的比值，如图2所示。垂度越大，光缆所受的拉力越小，但由于轻型自承式光缆敷设在电力线路下，垂度较大时，可能会造成光缆距地面的距离不足，一般要求冬季光缆的垂度为1．0％、夏季为1．5％。

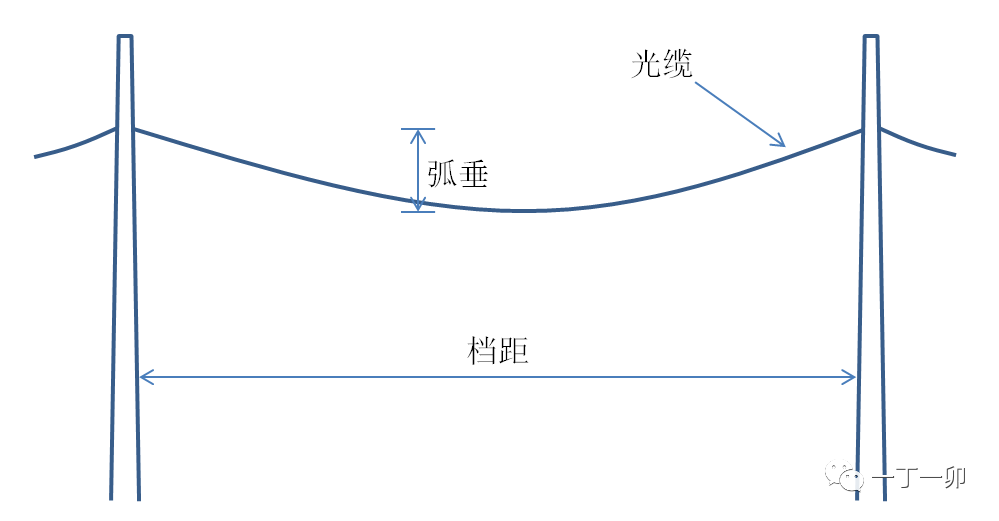

图2 光缆的垂度

轻型全介质自承式光缆附挂档距一般不超过50米，最大不超过100米；跨越公路处最大不超过70米。档距超出要求的段落，应采用合适的加固措施。

4．2 光缆配套主材的选用

轻型全介质自承式光缆附挂在杆路上时，宜采用钢带式抱箍作为固定点。钢带式抱箍的外观如图2所示。钢带式抱箍主要包括不锈钢锁扣、拉钩座和挂缆钩；一般通信杆路上固定采用自适应范围为φ100－200mm钢带式抱箍，电力杆路上固定采用自适应范围为φ200－300mm钢带式抱箍。

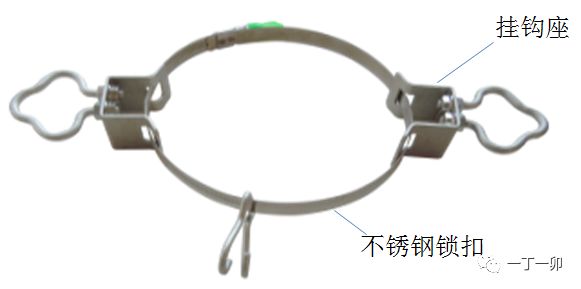

图3 钢带式抱箍的外观

轻型全介质自承式光缆沿墙敷设时，跨距较小时可采用C环固定件固定，跨距较大时可采用传统U型拉攀、一字拉攀作为固定点，C环固定件的外观如图3所示。

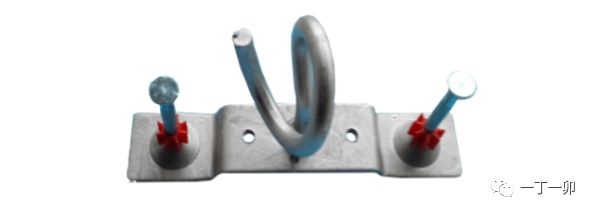

图4 C型固定件外观

轻型全介质自承式光缆在固定点宜采用楔形夹具固定，楔形夹具的外观如图4所示。

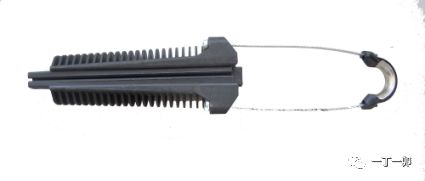

图5 楔形夹具外观图

由于自承式光缆接续式需断开吊线，故光缆接头盒只能设置在光缆吊线容易终端的地点，如墙壁和电杆上，而不能设置于光缆的悬空段落中。为便于接头盒的固定，应采用帽式接头盒。

4．3 光缆在电力线路上的敷设

轻型全介质自承式光缆附挂电力杆路时，应架设在电力线路的下方，为保证施工操作时施工人员的安全，光缆与电力线路应保持一定的隔距，光缆与电力线的最小净距见表3。光缆不得直接穿越变压器，严禁在电力线路正下方立杆作业。

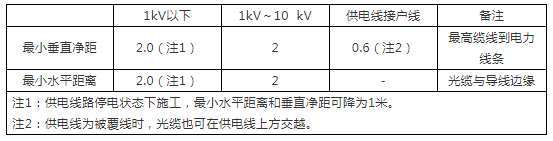

表3 光缆与电力线的最小净距（单位：米）

由于自身抗拉力较小，难以对轻型自承式光缆在电力杆档中间进行预留；如果在电力杆上进行预留，则会影响电力维护人员上杆操作；故轻型自承式光缆附挂电力线路时不进行预留。

05结束语

由于较低的建设成本，轻型全介质自承式光缆已开始在多个省市农村宽带项目中规模使用，但是，光缆主要通过电力杆路敷设，施工时及今后的光缆维护中应注意安全。轻型全介质自承式光缆的允许张力较小，光缆线路若遇强风、冰凌等自然灾害可能会导致光缆线路的损坏。这些都是工程建设中难以回避的问题。
