超五类线对屏蔽通信用水平对绞对称电缆系列
产品应用：
10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T
产品特点：
物理/电气特性 |
|
|
|
|
|
|
|
传播时延差（最大） | 45ns/100m | 特性阻抗 | 4-100MHz 100±15Ω |
|
|
|
|
工作电容（最大） | 5.6nF/100m | 直流电阻（最大） | 9.5Ω/100m at 20℃； |
|
|
|
|
导体间介电强度（最小） | 2.5kV/2s | 允许弯曲半径 | 不小于8倍电缆外径 |
|
|
|
|
传输性能 |
|
|
|
|
|
|
|
频率 Frequency (MHz) | 衰减 Attenuation (Max) (dB/100m) | 近端串音衰减NEXT (Min) (dB/100m) | 近端串音衰减功率和PSNEXT （Min） (dB/100m) | 远端串音衰减ELFEXT （Min） (dB/100m) | 远端串音衰减功率和 PSELFEXT （Min） (dB/100m) | 回波损耗 RL （Min） (dB) | 传播相速度 Phase velocity （Min） (m./s) |
4 | 4.1 | 56.3 | 53.3 | 52 | 49 | 23 | 0.604c |
8 | 5.8 | 51.8 | 48.8 | 45.9 | 42.9 | 24.5 | 0.610c |
10 | 6.5 | 50.3 | 47.3 | 44 | 41 | 25 | 0.612c |
16 | 8.2 | 47.2 | 44.2 | 39.9 | 36.9 | 25 | 0.614c |
20 | 9.3 | 45.8 | 42.8 | 38 | 35 | 25 | 0.615c |
25 | 10.4 | 44.3 | 41.3 | 36 | 33 | 24.3 | 0.616c |
31.25 | 11.7 | 42.9 | 39.9 | 34.1 | 31.1 | 23.6 | 0.617c |
62.5 | 17.0 | 38.4 | 35.4 | 28.1 | 25.1 | 21.5 | 0.619c |
100 | 22.0 | 35.3 | 32.3 | 24 | 21 | 20.1 | 0.620c |
使用温度：-20℃～﹢60℃
超五类线对屏蔽通信用水平对绞对称电缆
STP CAT5e

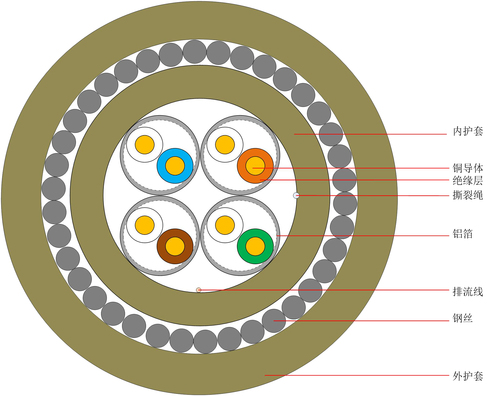

产品结构图：
产品描述：
STP CAT5e HSYZZP（超5类、聚乙烯绝缘、线对铝箔屏蔽、低烟无卤阻燃内护、钢丝铠装、低烟无卤阻燃外护）
执行标准：
YD/T 1019-2013 数字通信用聚烯烃绝缘水平对绞电缆
结构参数
型号 | 线规 | 对数 | 外径（mm） |
HSYZZP5e | 24AWG | 4 | 11.1 |
