超五类屏蔽室内通信用水平对绞对称电缆系列
产品应用：
10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T
产品特点：
物理/电气特性 |
|
|
|
传播时延差（最大） | 45ns/100m | 特性阻抗 | 4-100MHz 100±15Ω |
工作电容（最大） | 5.6nF/100m | 直流电阻（最大） | 9.5Ω/100m at 20℃； |
导体间介电强度（最小） | 2.5kV/2s | 允许弯曲半径 | 不小于8倍电缆外径 |
传输性能 |
|
|
|
|
|
|
|
频率 Frequency (MHz) | 近端串音衰减NEXT (Min) (dB/100m) | 近端串音衰减功率和PSNEXT （Min） (dB/100m) | 远端串音衰减ELFEXT （Min） (dB/100m) | 远端串音衰减功率和 PSELFEXT （Min） (dB/100m) | 回波损耗 RL （Min） (dB) | 传播相速度 Phase velocity （Min） (m./s) | 相时延 Phase delay (Max) (ns/100m) |
4 | 66.3 | 63.3 | 56 | 53 | 23 | 0.604c | 552 |
8 | 61.8 | 58.8 | 49.9 | 46.9 | 24.5 | 0.610c | 547 |
10 | 60.3 | 57.3 | 48 | 45 | 25 | 0.612c | 545 |
16 | 57.2 | 54.2 | 43.9 | 40.9 | 25 | 0.614c | 543 |
20 | 55.8 | 52.8 | 42 | 39 | 25 | 0.615c | 542 |
25 | 54.3 | 51.3 | 40 | 37 | 24.3 | 0.616c | 541 |
31.25 | 52.9 | 49.9 | 38.1 | 35.1 | 23.6 | 0.617c | 540 |
62.5 | 48.4 | 45.4 | 32.1 | 29.1 | 21.5 | 0.619c | 539 |
100 | 45.3 | 42.3 | 28 | 25 | 20.1 | 0.620c | 538 |
使用温度：-20℃～﹢60℃
室内极细超五类双屏蔽数字通信用水平对绞对称电缆
S/FTP CAT5e (HSYVP5e)

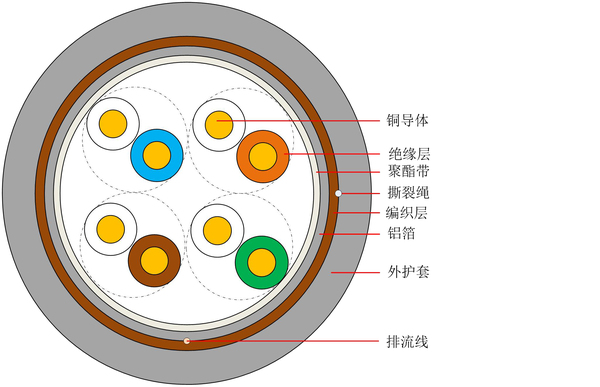

产品结构图：
产品描述：
S/FTP CAT5e HSYVP5e （超5类、聚乙烯绝缘、聚氯乙烯护套）
执行标准：
YD/T 1019-2013 数字通信用聚烯烃绝缘水平对绞电缆
结构参数
型号 | 线规 | 对数 | 外径（mm） |
HSYVP5e | 24AWG | 4 | 6.5 |
