HSYV5e
HSYV5e
产品详情


UTP CAT5e(HSYV5e)
室内超五类非屏蔽数字通信用水平对绞对称电缆


超五类通信用水平对绞对称电缆系列


产品应用:


10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T


执行标准:


YD/T 1019-2013、 ISO/IEC11801ANSI/TIA/EIA-568-CUL444(适用于室内数据电缆)IEC61156


产品特性:


物理/电气特性

传播时延差(最大)

45ns/100m

特性阻抗

4-100MHz  100±15Ω

工作电容(最大)

5.6nF/100m

直流电阻(最大)

9.5Ω/100m at 20℃;

导体间介电强度(最小)

2.5kV/2s

允许弯曲半径

不小于8倍电缆外径

传输性能

频率

(MHz)

衰减

(Max)

(dB/100m)

近端串音衰减

(Min)

(dB/100m)

远端串音衰减

Min)

(dB/100m)

回波损耗

Min

(dB)

传播相速度

Min

(m./s)

相时延

(Max)

(ns/100m)

4

4.1

53.3

49

18.8

0.604c

552

8

5.8

48.8

42.9

19.7

0.610c

547

10

6.5

47.3

41

20

0.612c

545

16

8.2

44.2

36.9

20

0.614c

543

20

9.3

42.8

35

20

0.615c

542

25

10.4

41.3

33

19.3

0.616c

541

31.25

11.7

39.9

31.1

18.6

0.617c

540

62.5

17.0

35.4

25.1

16.5

0.619c

539

100

22.0

32.3

21

15.1

0.620c

538


使用温度:-20℃~﹢60℃




产品描述:

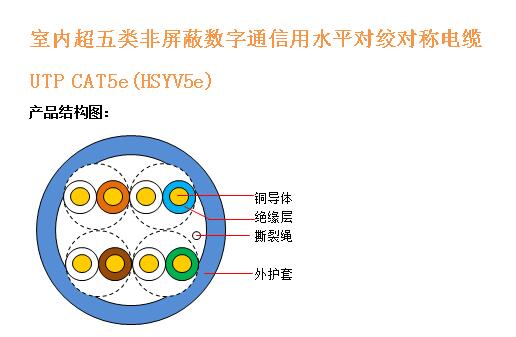

UTP CAT5e HSYV5e (超5类、聚乙烯绝缘、聚氯乙烯护套)

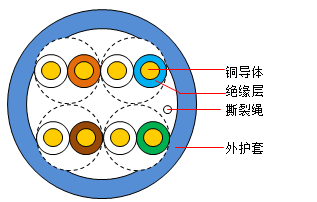

结构参数


型号

线规

对数

外径(mm)

HSYV5e

24AWG

4

5.0


1. 可根据客户的需求使用LSZH等客户需求护套材料。
