UTP CAT6(HSYV6) 室内六类非屏蔽数字通信用水平对绞对称电缆
UTP CAT6(HSYV6) 室内六类非屏蔽数字通信用水平对绞对称电缆
产品详情


UTP CAT6(HSYV6)
室内六类非屏蔽数字通信用水平对绞对称电缆

六类通信用水平对绞对称电缆系列


产品应用:


10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T、1000Base-TX、10GBase-T


执行标准:


YD/T 1019-2013 ISO/IEC11801、 ANSI/TIA/EIA-568-CUL444(适用于室内数据电缆)IEC61156


产品特性:

物理/电气特性

传播时延差(最大)

45ns/100m

特性阻抗

4-250MHz  100±15Ω

工作电容(最大)

5.6nF/100m

直流电阻(最大)

7.5Ω/100m at 20

导体间介电强度(最小)

2.5kV/2s

允许弯曲半径

不小于8倍电缆外径

传输性能

频率

(MHz)

衰减

(Max)

(dB/100m)

近端串音衰减

(Min)

(dB/100m)

远端串音衰减

Min)

(dB/100m)

回波损耗

Min

(dB)

传播相速度

Min

(m./s)

相时延

(Max)

(ns/100m)

4

3.8

66.3

56

23

0.604c

552

8

5.3

61.8

49.9

24.5

0.610c

547

10

6.0

60.3

48

25

0.612c

545

16

7.6

57.2

43.9

25

0.614c

543

20

8.5

55.8

42

25

0.615c

542

25

9.5

54.3

40

24.3

0.616c

541

31.25

10.7

52.9

38.1

23.6

0.617c

540

62.5

15.4

48.4

32.1

21.5

0.619c

539

100

19.8

45.3

28

20.1

0.620c

538

200

29.0

40.8

22

18

0.622c

537

250

32.8

39.3

20

17.3

0.622c

536

使用温度:-20℃~﹢60℃






产品描述:


UTP CAT6 HSYV6 (6类、聚乙烯绝缘、聚氯乙烯护套)

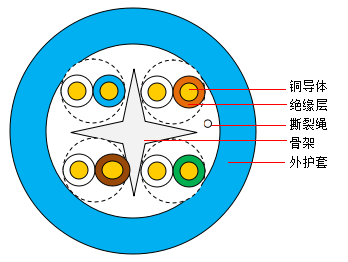

结构参数


型号

线规

对数

外径(mm)

HSYV6

23AWG

4

6.3


1. 可根据客户的需求使用LSZH等客户需求护套材料。
