产品详情

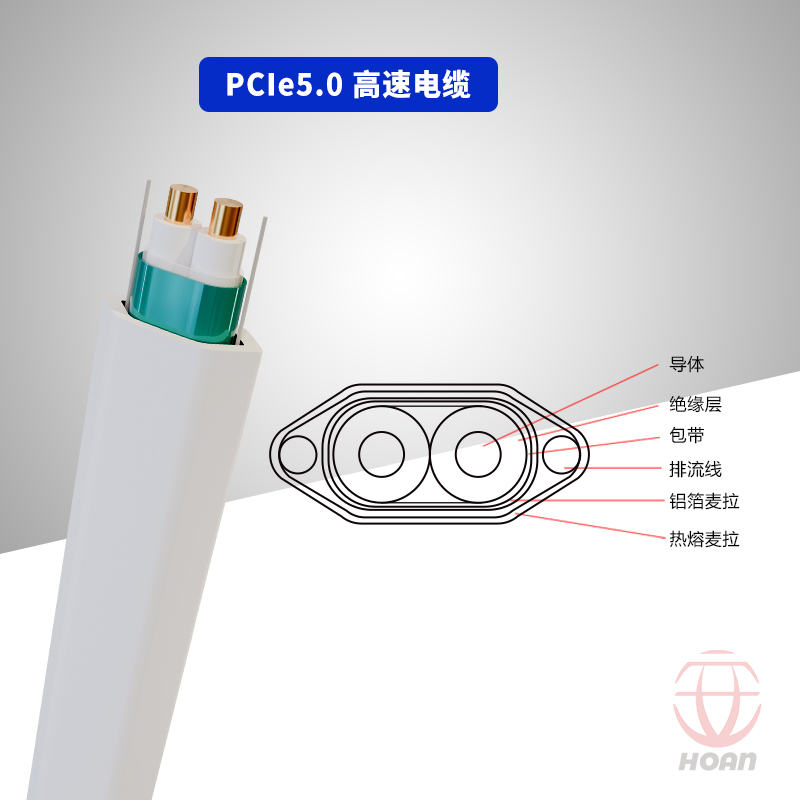

PCIe5.0 高速电缆
产品应用场景：
本产品主要面向高性能计算（HPC）场景设计，包括数据中心、云计算及人工智能驱动的集 成化应用。
产品特性：
1. 高速传输、低延迟、优异抗干扰性能；
2. 符合 VW–1 阻燃测试要求；
3. 符合 RoHS 2.0 环保标准。
电气特性：
1. 额定温度：80℃；额定电压：30V；
2. 最大导体电阻：381Ω/km（20℃);
3. 差分阻抗：85±5Ω;
4. 共模阻抗：27.5±6.5Ω;
5. 线对内时延差：8ps/m；
6. 衰减（分贝/米）：线性至 24GHz
Freq（GHz） | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
Spec | -2.0 | -2.95 | -3.65 | -4.2 | -4.8 | -5.2 | -5.6 | -6.0 | -6.5 | -7.0 |
产品参数表
类别 | 线规/直径 | 阻抗 | 外径 | 延时差 |
20G | 30/0.28±0.008mm | 85±5 Ω | 0.87±0.05*1.7±0.1mm | 8ps/m |

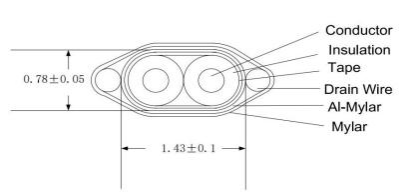

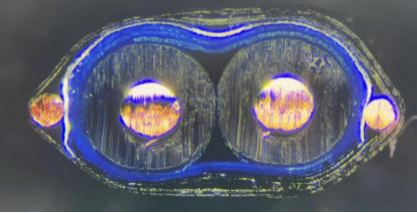

实物图：

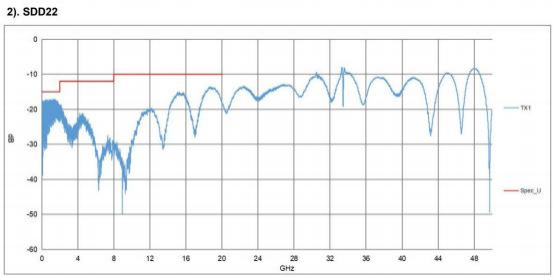

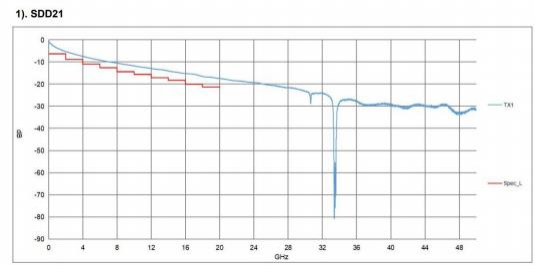

高频性能测试图：
