中心束管式微型气吹微缆GCYFXTY
GCYFXTY (中心管式气吹微缆是将光纤放入高模量材料制成的松套管中，松套管内填充无毒 无害防水化合物，根据需要在松套管外放置芳纶纱等非金属加强材料，最后挤制一层低摩 擦高密度护套)
产品详情
中心束管式微型光缆产品系列
产品应用：
该光缆适用于FTTH 网络中用作配线段引入光缆，采用气吹敷设连接光缆分支点与用户接入 点，同时也适合于在骨干网、城域网以及接入网中应用。
产品特点：
重量轻、尺寸小、软硬度较好、操作简单；
松套管采用PC 材料，硬度高，抗拉性能好；
全非金属结构，可用于雷电区域敷设安装；
使用温度： -10℃~+50℃
传输性能
光纤类型 | 62.5μm(0M1) 850mm/1300m | 50μm(OM2) 850mm/1300mm | 50μm(OM3) 850mm/1300mm | SM.G652D 1310mm/1550nm |
衰减最大值 (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.35/0.21 |
衰减典型值 (dB/km) | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 | 0.345/0.20 |
注：也可提供用户 需求的其他光纤
GCYFXTY

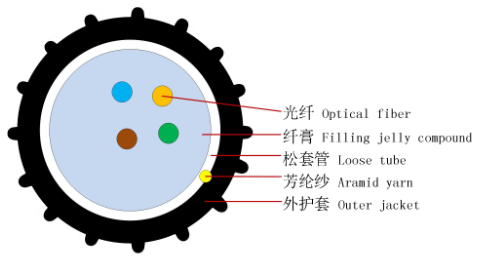

产品结构图：
产品描述：
GCYFXTY (中心管式气吹微缆是将光纤放入高模量材料制成的松套管中，松套管内填充无毒 无害防水化合物，根据需要在松套管外放置芳纶纱等非金属加强材料，最后挤制一层低摩 擦高密度护套)
技术参数(典型值):
芯数 | 套管外径 ( mm) | 外径 ( mm) | 重量 ( kg/km) | 拉伸力 ( N) | 压扁力 (N) | ||
长 期 短期 | 长 期 | 短期 | |||||
2 | 1.6 | 2.2 | 4.8 | 0.1G | 0.2G | 100 | 200 |
4 | 1.6 | 2.2 | 4.8 | 0.1G | 0.2G | 100 | 200 |
6 | 2.0 | 2.6 | 7.0 | 0.1G | 0.2G | 100 | 200 |
12 | 2.0 | 2.6 | 7.0 | 0.1G | 0.2G | 100 | 200 |
24 | 2.7 | 3.3 | 10 | 0.1G | 0.2G | 100 | 200 |
注1.G为1km光缆重量；
2.可根据客户需求调整相应技术参数；
3.以上数据仅供参考。

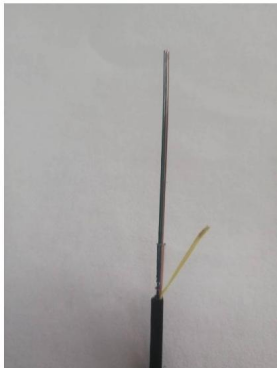

实 物 图 ：
