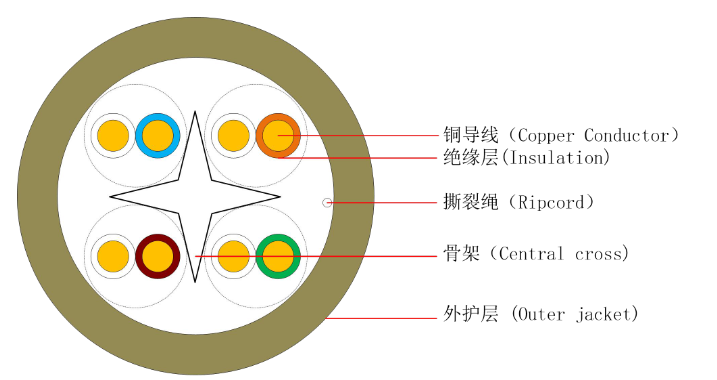

名称Designation

材质Material

导体Conductor

实心铜导体Copper conductor

绝缘Insulating layer

高密度聚乙烯HDPE

护套Jacket

低烟无卤阻燃材料LSZH

项目(ltem)

尺寸(Size)mm

导体标称直径(Conductor nominal

diameter)

0.57±0.02

绝缘厚度(Insulation thickness)

0.22±0.02

护套标称厚度(Thickness of outer jacket)

0.5±0.05

十字骨架(Central cross)

4.4*0.4

线缆外径(Cable diameter)

6.0±0.5

重量(weight)

37kg/km

物  理  /  电  气  特  性

传播时延差(最大)

45ns/100m

特性阻抗

4-250MHz 100±159

工作电容(最大)

5.6nF/100m

直流电阻(最大)

9.59/100m at 20℃;

导体间介电强度(最小)

1kV/1min

允许弯曲半径

不小于8倍电缆外径

频率 Frequ

ency

(MHz )

衰减

Attenuatio

n

(Max)

(dB/100m)

近端串音

衰减NEXT

(Min)

(dB/100m

(

近端串音

衰减功率

和PSNEXT

(Min)

(dB/100m

)

远端串音 衰减

ELFEXT

(Min)

(dB/100m)

远端串音

衰减功率

和

PSELFEXT

(Min)

(dB/100m

)

回波损

耗

RL

(Min

)

(dB)

传播相速

度

Phase

velocity

(Min) (m/s

相时延 Phase delay (Max)

(ns/100m

)

4

3.8

66.3

63.3

56

53

23

0.604c

552

8

5.3

61.8

58.8

49.9

46.9

24.5

0.610c

547

10

6.0

60.3

57.3

48

45

25

0.612c

545

16

7.6

57.2

54.2

43.9

40.9

25

0.614c

543

20

8.5

55.8

52.8

42

39

25

0.615c

542

25

9.5

54.3

51.3

40

37

24.3

0.616c

541

31.25

10.7

52.9

49.9

38.1

35.1

23.6

0.617c

540

62.5

15.4

48.4

45.4

32.1

29.1

21.5

0.619c

539

100

19.8

45.3

42.3

28

25

20.1

0.620c

538

200

29.0

40.8

37.8

22

19

18

0.622c

537

250

32.8

39.3

36.3

20

17

17.3

0.622c

536

型号

(type)

包装(Package)

高度  Height (mm)

宽度 Widt h(mm

)

长度  Length (mm)

段长 Long (m)

类型

(type)

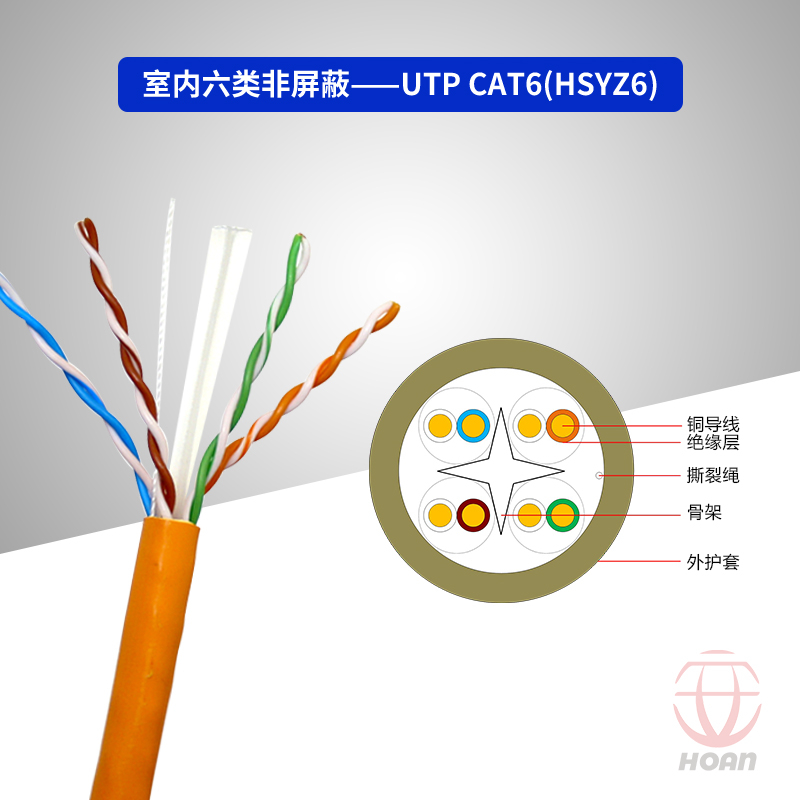

HSYZ-6

395

260

400

305

纸箱(carton)
