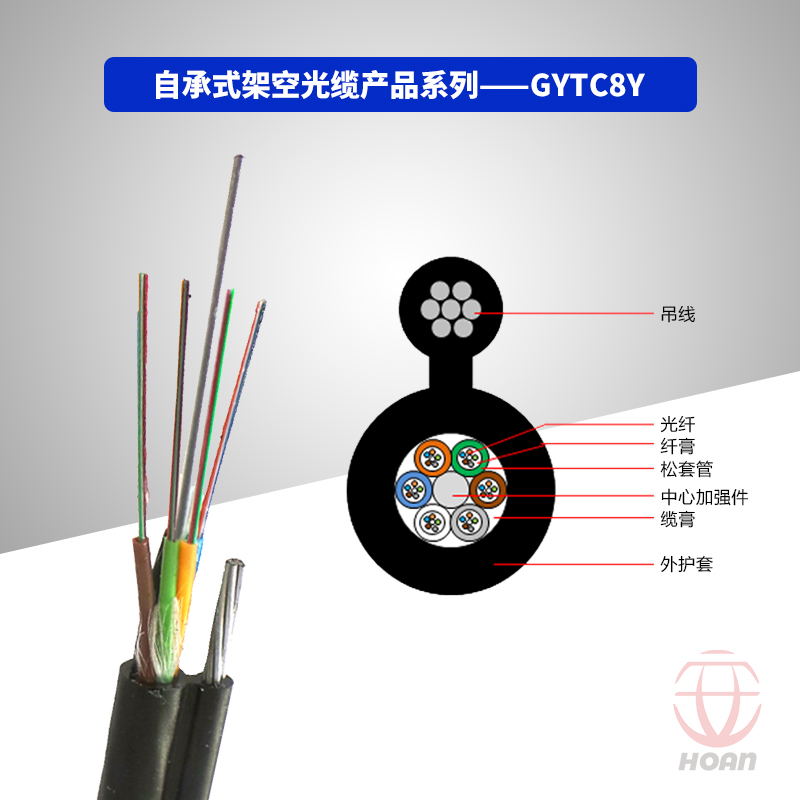

自承式架空光缆产品系列
产品应用：
该光缆适用于自承式架空。
产品特点：
优异的防水性能；
优异的抗侧压性能、抗拉性能和良好的温度性能；
带有钢吊线的8字形架空结构，敷设方便。
使用温度：-40℃～﹢70℃
传输性能
光纤类型 | 62.5μm（OM1） 850nm/1300nm | 50μm（OM2） 850nm/1300nm | G.652 1310nm/1550nm | G.655 1550nm/1625nm |
衰减最大值（dB/km） | 3.5/1.5 | 3.5/1.5 | 0.36/0.22 | 0.22/0.26 |
衰减典型值（dB/km） | 3.5/1.5 | 3.0/1.0 | 0.35/0.21 | 0.21/0.24 |
注：也可提供用户需求的其他光纤
GYTC8Y

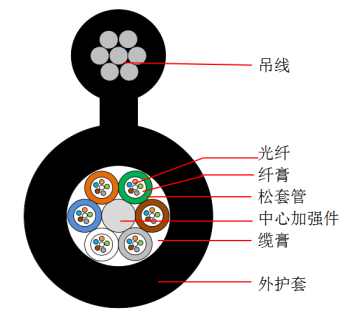

产品结构图：
产品描述：
GYTC8Y （松套层绞结构、金属加强件、缆膏填充、聚乙烯护套、8字形）
执行标准：
YD/T 1155-2011 通信用8字形自承式光缆
技术参数（典型值）：
芯数 | 结构 | 外径 （mm） | 重量（kg/km） | 拉伸力（N） 长期 短期 | 压扁力（N） 长期 短期 | 弯曲半径（mm） 静态 动态 | ||||
2-30 | 1+5 | 8.0×14.9 | 122 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
32-36 | 1+6 | 8.4×15.3 | 136 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
38-60 | 1+5 | 8.6×15.5 | 132 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
62-72 | 1+6 | 9.2×16.1 | 152 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
74-84 | 1+7 | 10.1×17.3 | 166 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
86-96 | 1+8 | 10.7×17.9 | 183 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
98-108 | 1+9 | 11.4×18.6 | 188 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
110-120 | 1+10 | 12.2×19.1 | 202 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
122-132 | 1+11 | 12.8×19.7 | 216 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
134-144 | 1+12 | 13.5×20.8 | 238 | 1500 | 5000 | 300 | 1000 | 10D | 20D | |
注1.D指光缆直径；
2.可根据客户需求调整相应技术参数；
3.可根据客户需求调整阻水方式等；
4.可根据客户的需求进行阻燃、防鼠和防蚁等光缆的具体设计。
