产品详情
室内布线类光缆产品系列
产品应用：
该光缆适用于仪器或通信设备之间需多向传输的场合。
产品特点：
外径小、重量轻、阻燃、易剥离、并具有高柔软性；
高强度芳纶加强件，抗拉性能好；
紧套干式结构，便于施工和维护。
使用温度：-20℃～﹢70℃
传输性能
光纤类型 | 62.5μm（OM1） 850nm/1300nm | 50μm（OM2） 850nm/1300nm | 50μm（OM3） 850nm/1300nm | SM 1310nm/1550nm |
衰减最大值（dB/km） | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.4/0.3 |
衰减典型值（dB/km） | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 | 0.38/0.25 |
注：也可提供用户需求的其他光纤
GJPFQH
产品结构图：
产品描述：

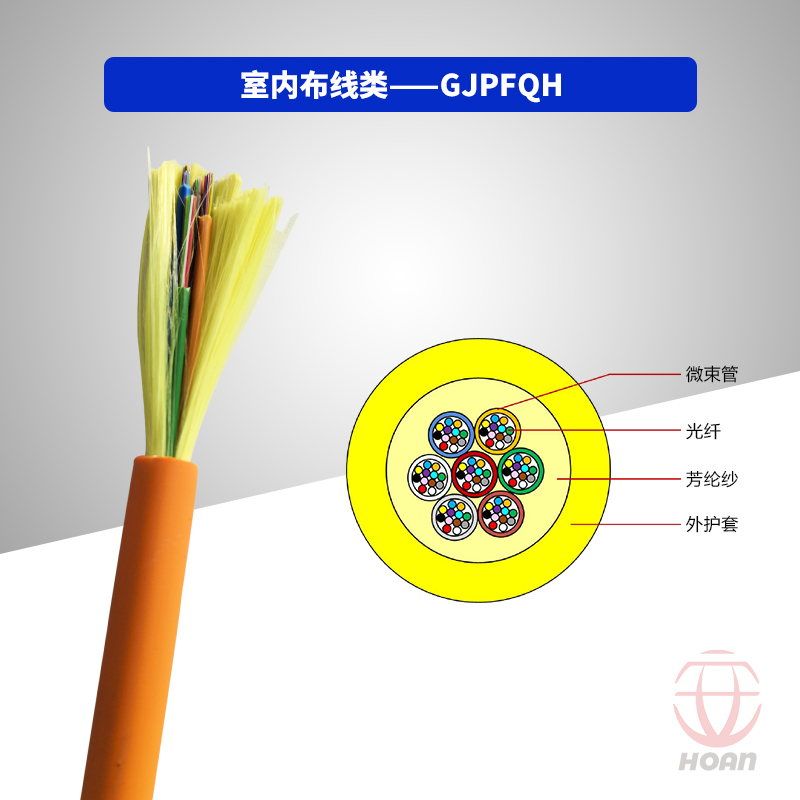

GJPFQH（微束管、芳纶纱加强、LSZH外护套）
执行标准：
YD/T 1258.4-2005 室内光缆系列 多芯光缆
技术参数（典型值）：
芯数 | 微束管外径 （mm） | 光缆规格 | 重量（kg/km） | 拉伸力（N） 长期 短期 | 压扁力（N） 长期 短期 | 弯曲半径（mm） 静态 动态 | |||
12 | 0.95 | 5.1 | 28 | 250 | 500 | 300 | 1000 | 10D | 20D |
24 | 1.2 | 5.9 | 35 | 250 | 500 | 300 | 1000 | 10D | 20D |
36 | 1.2 | 6.4 | 41 | 250 | 500 | 300 | 1000 | 10D | 20D |
48 | 1.4 | 6.2 | 40 | 250 | 500 | 300 | 1000 | 10D | 20D |
72 | 1.4 | 6.9 | 48 | 250 | 500 | 300 | 1000 | 10D | 20D |
96 | 1.4 | 7.5 | 55 | 250 | 500 | 300 | 1000 | 10D | 20D |
144 | 1.4 | 8.5 | 70 | 250 | 500 | 300 | 1000 | 10D | 20D |
注1.D指光缆直径；
2.可根据客户需求调整相应技术参数；
3.可根据客户的需求使用PVC等客户需求护套材料。
