HSYVP5e/HSYVVP5e
产品描述：
FTP CAT5e HSYVP5e（超5类屏蔽、聚乙烯绝缘、聚氯乙烯护套）
FTP CAT5e HSYVVP5e（超5类屏蔽、聚乙烯绝缘、聚氯乙烯内护套、聚氯乙烯外护套）
产品详情
超五类通信用水平对绞对称电缆系列
产品应用：
10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T
执行标准：
YD/T 1019-2013、 ISO/IEC11801、 ANSI/TIA/EIA-568-C、UL444（适用于室内数据电缆)、IEC61156
产品特性：
物理/电气特性 | ||||||
传播时延差（最大） | 45ns/100m | 特性阻抗 | 4-100MHz 100±15Ω | |||
工作电容（最大） | 5.6nF/100m | 直流电阻（最大） | 9.5Ω/100m at 20℃； | |||
导体间介电强度（最小） | 2.5kV/2s | 允许弯曲半径 | 不小于8倍电缆外径 | |||
传输性能 | ||||||
频率 (MHz) | 衰减 (Max) (dB/100m) | 近端串音衰减 (Min) (dB/100m) | 远端串音衰减 （Min） (dB/100m) | 回波损耗 （Min） (dB) | 传播相速度 （Min） (m./s) | 相时延 (Max) (ns/100m) |
4 | 4.1 | 53.3 | 49 | 18.8 | 0.604c | 552 |
8 | 5.8 | 48.8 | 42.9 | 19.7 | 0.610c | 547 |
10 | 6.5 | 47.3 | 41 | 20 | 0.612c | 545 |
16 | 8.2 | 44.2 | 36.9 | 20 | 0.614c | 543 |
20 | 9.3 | 42.8 | 35 | 20 | 0.615c | 542 |
25 | 10.4 | 41.3 | 33 | 19.3 | 0.616c | 541 |
31.25 | 11.7 | 39.9 | 31.1 | 18.6 | 0.617c | 540 |
62.5 | 17.0 | 35.4 | 25.1 | 16.5 | 0.619c | 539 |
100 | 22.0 | 32.3 | 21 | 15.1 | 0.620c | 538 |
使用温度：-20℃～﹢60℃
室内超五类屏蔽数字通信用水平对绞对称电缆
FTP CAT5e(HSYVP5e/HSYVVP5e)

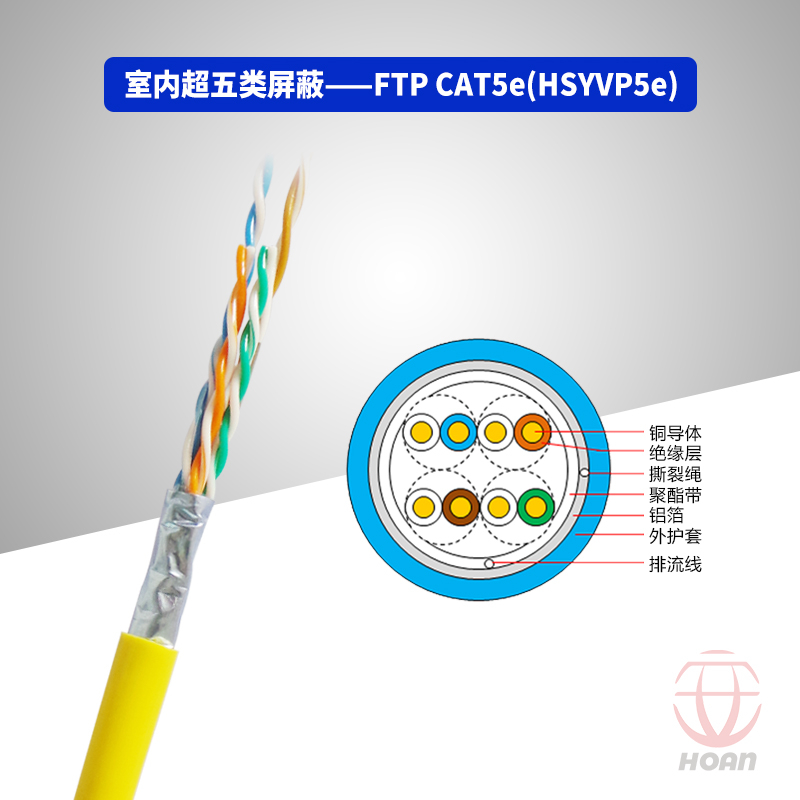

产品结构图：
产品描述：
FTP CAT5e HSYVP5e（超5类屏蔽、聚乙烯绝缘、聚氯乙烯护套）
FTP CAT5e HSYVVP5e（超5类屏蔽、聚乙烯绝缘、聚氯乙烯内护套、聚氯乙烯外护套）
结构参数
型号 | 线规 | 对数 | 外径（mm） |
HSYVP5e | 24AWG | 4 | 6.5 |
HSYVVP5e | 24AWG | 4 | 7.5 |
注 1. 可根据客户的需求使用LSZH等客户需求护套材料。
