六类通信用水平对绞对称电缆系列
产品应用：
10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T、1000Base-TX、10GBase-T
执行标准：
YD/T 1019-2013 ISO/IEC11801、 ANSI/TIA/EIA-568-C、UL444（适用于室内数据电缆)、IEC61156
产品特性：
物理/电气特性 | ||||||
传播时延差（最大） | 45ns/100m | 特性阻抗 | 4-250MHz 100±15Ω | |||
工作电容（最大） | 5.6nF/100m | 直流电阻（最大） | 7.5Ω/100m at 20℃ | |||
导体间介电强度（最小） | 2.5kV/2s | 允许弯曲半径 | 不小于8倍电缆外径 | |||
传输性能 | ||||||
频率 (MHz) | 衰减 (Max) (dB/100m) | 近端串音衰减 (Min) (dB/100m) | 远端串音衰减 （Min） (dB/100m) | 回波损耗 （Min） (dB) | 传播相速度 （Min） (m./s) | 相时延 (Max) (ns/100m) |
4 | 3.8 | 66.3 | 56 | 23 | 0.604c | 552 |
8 | 5.3 | 61.8 | 49.9 | 24.5 | 0.610c | 547 |
10 | 6.0 | 60.3 | 48 | 25 | 0.612c | 545 |
16 | 7.6 | 57.2 | 43.9 | 25 | 0.614c | 543 |
20 | 8.5 | 55.8 | 42 | 25 | 0.615c | 542 |
25 | 9.5 | 54.3 | 40 | 24.3 | 0.616c | 541 |
31.25 | 10.7 | 52.9 | 38.1 | 23.6 | 0.617c | 540 |
62.5 | 15.4 | 48.4 | 32.1 | 21.5 | 0.619c | 539 |
100 | 19.8 | 45.3 | 28 | 20.1 | 0.620c | 538 |
200 | 29.0 | 40.8 | 22 | 18 | 0.622c | 537 |
250 | 32.8 | 39.3 | 20 | 17.3 | 0.622c | 536 |
使用温度：-20℃～﹢60℃

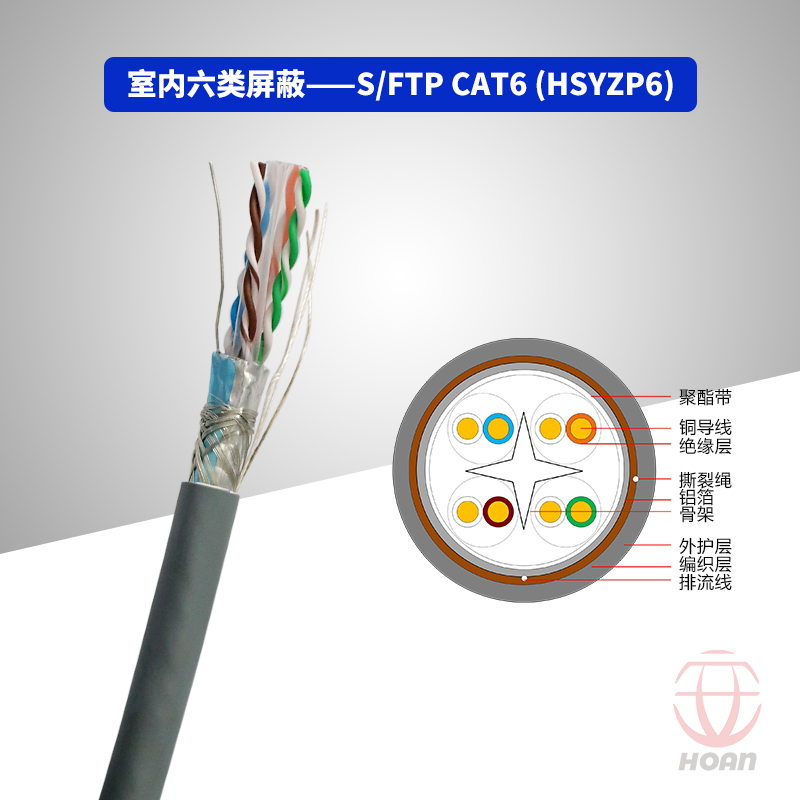

室内六类屏蔽数字通信用水平对绞对称电缆
S/FTP CAT6 (HSYZP6)
产品结构图：
产品描述：
S/FTP CAT6 HSYZP6 （6类、聚乙烯绝缘、LSZH护套）
执行标准：
YD/T 1019-2013 数字通信用聚烯烃绝缘水平对绞电缆
结构参数
型号 | 线规 | 对数 | 外径（mm） |
HSYZP6 | 23AWG | 4 | 8 |
（备注：1.可根据客户需求使用PVC等客户需求护套材料）
